CAPTIV Motion

Allgemein

Das System CAPTIV Motion verbindet Video- und Bewegungsanalyse mit Eyetracking und Virtual Reality (VR). Diese Kombination aus Senoren und Head Mounted Displays ist vor allem ökonomisch und ergonomisch von Interesse, da sie v.a. im Rahmen der Arbeitsplatzgestaltung bei der Definition geeigneter Maßnahmen sowohl auf technischer und organisatorischer, als aber auch persönlicher Ebene helfen und so maßgeblich zur Belastungsreduktion beitragen kann.

Forschung

Die Video- und Bewegungsanalyse im Rahmen des Systems Captiv Motion kann in Forschungsprojekten beispielsweise dazu eingesetzt werden, manuelle Arbeitsplätze zu evaluieren und insb. in Bezug auf ökonomisches und ergonomisches Verbesserungspotential zu prüfen. Dies ist gerade im Operations Management ein zentrales Ziel und das CAPTIV System erlaubt eine integrierte, digitale Analyse.

CAPTIV Motion L7000 der französischen Firma TEAERGO ist ein hochmodernes und flexibles System für die Aufzeichnung und Analyse physiologischer Messwerte kombiniert mit einer Videoaufnahme.

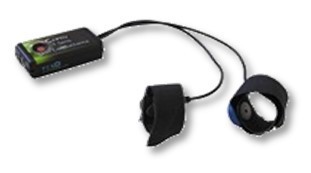

Inertialmesssensoren, wie sie von TEAERGO hergestellt werden, sind kabellos und werden auch als T-Sens-Sensoren bezeichnet. Im Rahmen von Bewegungs- und Körperhaltungsanalysen werden Gelenkwinkel, Winkelgeschwindigkeiten und Beschleunigungen ausgewählter Segmente des Körpers ermittelt und Winkelwerte, die bei statischen Haltungen, bei manuellen Tätigkeiten oder auch bei aller Art von Lastenhandhabung auftreten, genau unter die Lupe genommen. Eine Vielzahl von Sensoren lässt zu, dass biomechanische und physiologische Parameter gleichzeitig gemessen werden. Die erfassten Werte werden drahtlos über Bluetooth an einen Datenlogger übertragen. Die kabellosen Sensoren werden dabei lediglich mittels Manschetten über oder unter der Kleidung angebracht und stellen keine Einschränkung der Bewegungsfreiheit am Arbeitsplatz dar. Neben dem Erfassen der physiologischen Daten wird zeitsynchron eine Videoaufzeichnung erstellt, um die Daten im Anschluss synchronisieren zu können. Alle Bilder und Messwerte lassen sich beliebig einander zuordnen und synchron darstellen, sodass der Nutzer in Echtzeit beliebige Messpunkte oder Videosequenzen ansteuern und auswerten kann. Neben einer Langzeitauswertung über einen vollständigen Bewegungszyklus bietet sich auch eine schwerpunktmäßige Auswertung an. Am Ende stehen mehrere Möglichkeiten zur Darstellung der benötigten Ergebnisse zur Verfügung. CAPTIV verfügt zur Datenauswertung zudem über eine leistungsstarke Software. Die mitgelieferte Analysesoftware CAPTIV-L7000 Premier ermöglicht eine einfache Datenerfassung, -anzeige und -analyse mit einer unbefristeten Lizenz.

© TEA
© TEA
© TEA
© TEA

Vorteile

Gegenüber weiteren auf dem Markt verfügbaren Kamera-basierte Motion Capturing Systemen bietet das CAPTIV System viele Vorteile:

  • Tragbare Sensoren, somit keine räumliche Einschränkungen
  • Messungen außerhalb des Digtal Transformation Labs, in jeder beliebigen Einrichtung (der realen Welt) möglich
  • Bewegungen überall verfolgbar, unabhängig von den umliegenden Objekten
  • Im Gegensatz zu lichtempfindlichen IR-basiereten Systemen keine Einschränkung, da Verfolgung nicht auf Video angewiesen
  • Schnelle und einfache Einstellung
  • Keine Ausrüstung erforderlich
  • Tragbar über normaler und Arbeitskleidung (auch mit Exoskeletten, PSA usw.)
  • Weniger Ressourcenintensiv (Infrastruktur des Labors und geschulter Techniker zur Systemeinrichtung nicht von Nöten)
  • Nahtlose Kompatibilität mit mehreren proprietären Sensoren und Sensoren von Drittanbietern, einschließlich Video- und Eyetrackern (alle vollkommen synchronisiert)
  • Leistungsstarke Analysefunktionen mit mehreren Anzeigefunktionen und Datenkorrelationen
  • Detaillierte anpassbare Ergebnisse für Ergonomie/HMI/Haltung und mehr
  • Einzigartige Analysefähigkeiten in VR
  • Wiedergabe, Rohdaten und Analysen sofort nach der Aufzeichnung und mit wenigen Klicks verfügbar

Weitere Informationen

Auf den folgenden Seiten fifinden Sie einige weitere interessante Informationen sowie Bild- und Videomaterial zum CAPTIV System:
